在当今高度数字化的时代，便携式电子产品如笔记本电脑、平板电脑等已成为我们工作与生活的核心。这些设备的精密电路对过压、过流、静电放电等异常情况极为敏感，因此，有效的电路保护不仅是确保设备稳定运行的关键，更是保障用户安全与数据完整性的重要防线。本文将通过图解形式，解析计算机类便携式产品中关键的电路保护设计与原理。
一、 主要威胁与保护需求
便携式计算机的电路系统主要面临以下几类威胁，需要相应的保护方案：
- 电源异常：包括来自适配器的电压浪涌、电池充放电管理异常、以及USB等外部端口的非标准供电。
- 静电放电（ESD）：人体或环境静电通过接口（如USB、HDMI、音频口）侵入，瞬间高压可击穿内部芯片。
- 信号线过流/短路：外部设备故障或接口异物导致数据线短路，可能引发局部过热甚至火灾风险。
- 过热：处理器高负载、散热不良或电池故障导致温度失控。
二、 核心保护电路图解与解析
下图勾勒了一个简化的便携式计算机主板电源与接口保护方案：`
┌─────────────┐
外部适配器 ────►│过压保护(OVP)│───┬─────► 系统主电源
│ & 过流保护 │ │ (CPU、内存等)
└─────────────┘ │
│
┌─────────────┐ │
电池 ────►│充放电保护 │◄──┘
│ IC (DW01+) │
└─────────────┘
┌─────────────────┐
USB端口 ─────►│ ESD保护二极管 │─────► 内部芯片组
│ & 自恢复保险丝 │
└─────────────────┘`
图解说明：
- 主输入保护模块：

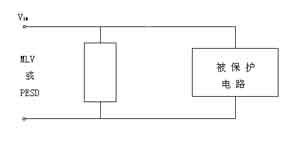

- 过压保护（OVP）：通常采用TVS（瞬态电压抑制二极管）或专用过压保护IC。当适配器输入电压异常升高时，TVS会迅速钳位（如将电压从24V钳位至6V），防止高压损坏后续电路。
- 过流保护（OCP）：可能使用保险丝或电子保险丝（eFuse）。当检测到输入电流超过设定阈值（例如因内部短路引起），会迅速切断通路。
- 电池保护模块：
- 便携设备普遍使用锂离子/聚合物电池，其保护至关重要。典型的保护IC（如DW01配合MOSFET）会持续监控电池的电压（防过充/过放）、电流（防短路/过流）和温度。一旦任一参数超标，IC会控制MOSFET断开电池连接，这是防止电池起火、爆炸的核心保障。
- 外部接口保护模块（以USB为例）：
- ESD保护二极管：并联在数据线（D+/D-）和电源线（VBUS）上。当静电脉冲（可达±15kV）来袭时，二极管能在纳秒级时间内将其泄放到地，将端口电压钳制在安全范围（如±8V），保护后级的主控芯片。
- 自恢复保险丝（PPTC）：串联在VBUS电源线上。当端口因短路或设备故障导致电流激增时，PPTC电阻会急剧增大（“跳变”），从而限制电流；故障排除后冷却，又能自动恢复低阻态，无需更换。
三、 设计要点与趋势
- 空间与集成化：便携设备内部空间寸土寸金，因此保护器件正朝着小型化（如0201封装）、高集成度（如将ESD保护、过压过流保护集成于单颗芯片）方向发展。
- 响应速度：特别是对于ESD和浪涌，保护器件的响应时间必须远快于被保护芯片的损坏时间（通常要求纳秒级）。
- 低电容与信号完整性：用于高速数据线（如USB 3.0、Thunderbolt）的ESD保护器件，其寄生电容必须极低（通常小于0.5pF），以避免信号衰减和失真。
- 智能保护：现代电源管理IC（PMIC）越来越多地集成可编程的过压、过流、过热保护功能，并能通过系统日志报告故障原因，便于诊断与维护。
###
对于便携式计算机而言，电路保护绝非简单的“附加”元件，而是深度融入其电源架构与接口设计中的“免疫系统”。它静默地守护着每一次开机运行、每一次热插拔操作。随着计算机性能提升、接口速度加快、电池能量密度增加，保护设计也面临着更严峻的挑战。精妙而可靠的保护电路，正是确保这些复杂精密的便携电子设备能够安全、持久服务于用户的技术基石。理解其原理与设计，对于产品开发、质量保障乃至日常使用维护都具有重要意义。
